Correction des chevauchements (overlaps)

La valeur de tolérance pour les chevauchements dans le nouveau modèle de données DMAV est généralement de 2 mm. Pour une migration réussie des données vers le nouveau modèle, tous les chevauchements supérieurs à 2 mm doivent être éliminés au préalable. GEOS Pro offre, grâce à l’utilitaire Nettoyer OVERLAPS, des fonctions permettant de localiser tous les chevauchements existants et de les nettoyer automatiquement.

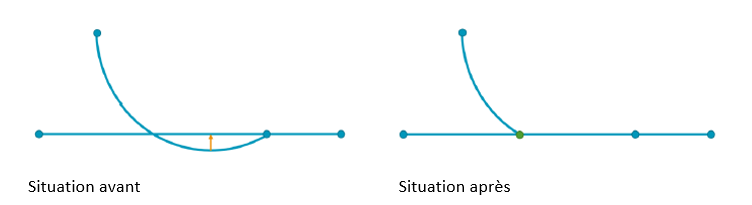

• Insérer un point d’intersection
  Dans cette variante, un point supplémentaire est inséré à l’endroit du chevauchement :

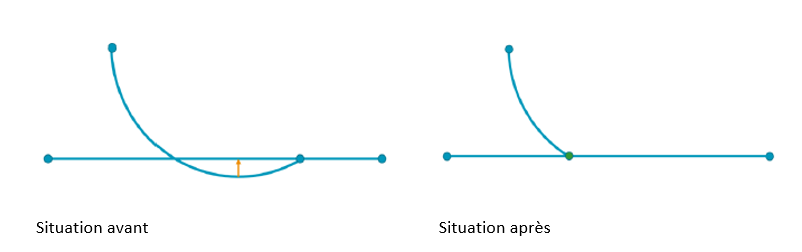

• Déplacer le point commun
  Dans cette variante, le point existant est déplacée à l’endroit du chevauchement :

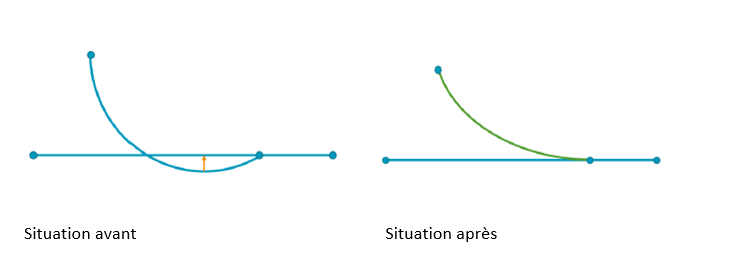

• Ajuster le rayon
  Dans cette variante, le radius de l’arc de cercle est adapté de manière à ce qu’il n’y ait plus de chevauchement :

Ce document (lien) est un guide pour le nettoyage des chevauchements dans GEOS Pro.
